SONY PS-F9 "Flamingo"

Arbeiten die wir an diesen Geräten schon gemacht haben:

-Rutschkupplung nachgespannt/repariert
-Anpressschnecke zerlegt und gereinigt
-Steuerplatine repariert
-Längsregelung repariert
-DC-DC-Converter repariert
-Gestänge gangbar gemacht
-33/45er Umschaltung repariert
-Plattengrößeneinstellung repariert
-Getriebe zerlegt, gereinigt und neu gefettet
-Buchsen und Schalter ersetzt (als es sie noch gab!)
(Buchsen überholen wir inzwischen)
-Flexe ersetzt (als es sie noch gab!)
-DropOff-DropOn Punkte eingestellt
-Fußzahnrad durch Eigenproduktion (Link) ersetzt
-Gerät mechanisch abgeglichen
-Gerät el. abgeglichen

Spezifikationen:

Gerätetype: Plattenspieler
Einstellung: nicht nachregelbar
Drehzahlbereiche 33 1/3, und 45U/Min
Baujahr: 1983 bis ´85

Bemerkungen:

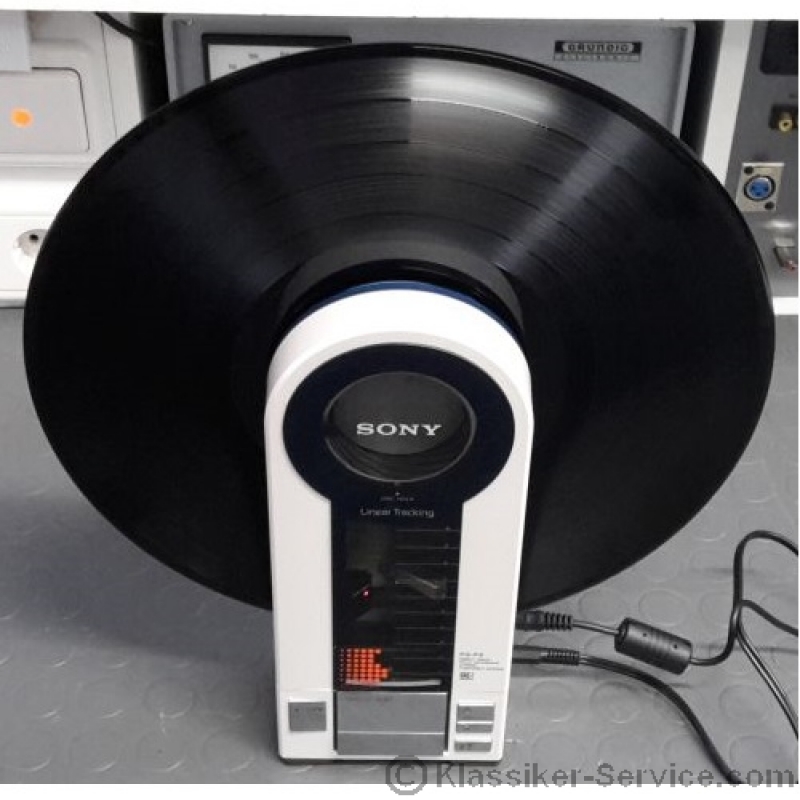

Der "große" sowie auch der kleine (PS-F5) Flamingo wurde damals in den 80ern in Massen verkauft, der absolute Renner für die Jugend weltweit, nicht nur weil er aussergewöhnlich aussah als stehender Spieler (man kann ihn auch liegend verwenden ;) ) auch war der Preis im Verhältniss zu den anderen Sony Plattenspielern recht günstig. Bei genauer Betrachtung in das Innere merkt man auch warum die Flamingos so günstig waren, es wurde Technik aus anderen Sony Produkten adaptiert und mit einer einfachen Steuerelektronik ausgestattet. Die Motorsteuereinheit kennt man schon von anderen Playern, nur wurde diese leider mit eigen produzierten IC´s realisiert, die es leider nur in diesen Geräten gab (Warum nicht beim bewährten bleiben?). Die Rutschkupplungidee aus den "V" Kameras, genau wie die Convertereinheit. Einzig der direkt "schaltbare" Prozessor war neu, es ist ja auch nicht ganz so viel Platz, da musste man mit aufwendiger Elektronik sparen. Trotz allem ist diese Serie bis heute ein echtes Highlight innerhalb der Plattenspieler und sollte mM nach erhalten werden. Was sich leider inzwischen durch die katastrophale Ersatzteilpolitik des Herstellers als recht schwierig gestaltet. Man fragt sich, wenn so viele dieser Geräte produziert und verkauft wurden, wo sind die denn alle und warum bezahlt man für einen gut erhaltenen 9er 800Euro (inzwischen 1500!) Dazu gibt es viele Faktoren, zum einen hatten die Geräte, trotz der ausdrehbaren Füße, die "Fallsucht", dh. ein kleiner Stoß und das Ding fällt um. Leider oft nicht nur flach auf den Tisch /Sideboard sondern nach Murphies Law, gleich auf den Boden. Ich weis noch, wir haben damals diese Geräte Sackweise zur Reparatur bekommen. Viele Kostenvoranschläge wurden nicht genemigt, denn die benötigten Ersatzteile wie Gehäuseteile, Flex etc, waren unverschämt teuer und da in den 90ern dann der Trend zur CD ging, wurden die meisten dieser aussergewöhnlichen Geräte entsorgt.

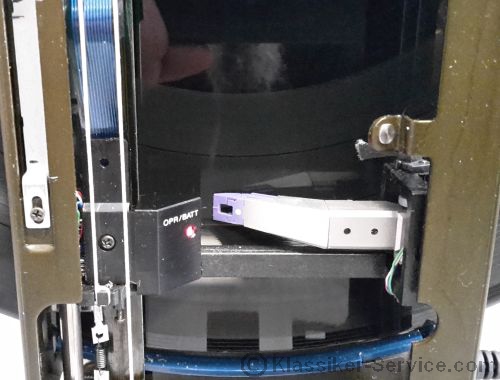

Es ist sicher schon Jahre her, als wir den letzten Flamingo repariert haben (habe mich immer gefreut wenn einer kam, erinnert einem an die gute alte Zeit in der alten Werkstatt) Daher hatte ich auch nie Fotos gemacht. Die Bilder die ich hier eingestellt habe, sind von einem Gerät, das in die Werkstatt bekommen haben und bei genauer Betrachtung vom Vorbesitzer regelrecht hingerichtet wurde. Zum einen wurde die geplatzte Rutschkupplung mit "handgeschnitzten" Zwischengummi, Schrumpfschlauch einer Niethülse und einer selbstgebogenen Feder zusammengeschwartet(Bild 1+2)..."rutschen" tut da nichts mehr, gehe auch nicht davon aus, das der Bastler direkt gewusst hat welche Aufgabe das Teil hat.......Dazu eine kurze Anmerkung, die die Besitzer von 9er unbedingt beachten sollten: Die Anpressschnecke (Das große Teil in der Mitte, das mit dem Clamper die Platte hält) darf nicht geölt werden, auch wenn es manche Werkstätten machen, es verklemmt mit der Zeit die Schnecke, Folge davon ist, daß die Rutschkupplung beschädigt wird, dh, entweder Zähne verliert oder wie beim Beispiel oben, der Schaft komplett abreisst und damit ein Totalschaden darstellt. Also achtet beim Kauf unbedingt darauf, das die Schnecke (11. Bild) im gespannten Zustand nicht ölig ist (DANN FINGER WEG VOM GERÄT!) Einzig die beiden Zahnräder waren bei dem o. gez. Gerät in Ordnung, nur der Flansch des Zwischenzahnrad (Bild 3) war ungleich abgerissen. Wir haben uns dafür eine Aufname (Bild 4) mit der Drehmaschine gedreht, in der das Z-Rad genau reinpasste und das Mittelloch aufgebohrt (Es sollte ja gleichmäßig laufen im Betrieb!). Wir haben uns entschlossen, eine einstellbare Rutschkupplung zu bauen, so das diese noch Jahre nachstellbar ist. Dazu haben wir eine neue Aufnehmerhülse mit Gewinde aus Messing gedreht (Bild 5) und eine Rändelmutter zum einstellen (Bild6) Der Bremsfilz und die Feder sind tatsächlich aus unserem Fundus von einer "V" Kamera. Bild 8-10 sieht man dann die fertige zusammengebaute RuKu. Das war leider nicht das einzige "Geschenk" was uns der Bastler hinterlassen hat, auch hat er nicht verstanden wie die Sensorik genau funktioniert und statdessen die Sensorik erst mechanisch und dann elektronisch einzustellen, hat er kurzerhand zusätzliche dicke Magnete auf die Magnetschiene aufgeklebt. Der Effekt war, das Singles nicht mehr erkannt wurden und beim "liegend" abspielen, sich die komplette Kopfeinheit beim zurückfahren manchmal verklemmte.... Die Steuerplatine sah nicht besser aus, "er" hat wohl einige Kondensatoren ersetzt, die ausgelaufen waren und die Leiterzüge aufgefressen hatte, aber die Platine zu reinigen und die Leiterzüge zu retten war wohl zu viel ?. Trotz des kompletten Rückbaues auf Original und einer fachgerechten Reparatur des Gerätes, war es uns nicht möglich den Flamingo zu retten, denn der Bastelheld hatte auch das Prozessorboard ausgebaut und beim zurückbau das Flachbandkabel mt Haarrissen beglückt (Leider war das vorab nicht sichtbar!) Das frustriert einem als Techniker schon aber ich denke der Besitzer wird noch viel mehr gefrustet sein, denn er hat sehr viel Geld bezahlt und ist an sich einem Betrug aufgesessen.... Daher noch einmal, ich kann es nicht oft genug betonen: Ihr möchtet einen Klassiker kaufen, dann fahrt hin und probiert ihn aus, geht er, fragt nach den Reparaturrechnungen von Fachwerkstätten, sind keine da, geht ohne wieder und wartet auf ein ehrliches Angebot denn lieber haben die Geräte (was nach der Zeit üblich) kleine Fehler, als sich auf ein Küchentischbastelgerät für schnellen Euro einzulassen und nach kurzer Zeit festzustellen, daß mit dem Geld ein Totalschaden gekauft wurde.

Machtrag: inzwischen werden wir mit "Flamingos" aus ganzer Welt "zugeschmissen". Ist das schlecht ? Nein, ich mag sie doch sehr gerne :)

Infos zum Gebrauch oder Fehler der doch keiner ist ?!:

Manchmal kommt es vor, das die automatische Plattenklemmung nicht ganz zufahren will, man hört ungefähr nach der Hälfte des Schließens ein quälendes Geräusch aus der Plattenklemmung. DAS IST KEIN FEHLER! Ich habe schon einige Internetkomentare gelesen / gesehen, das man an der Rutschkupplung rumfeilt, sie fester macht oder sogar verklebt. Das ist nicht die Ursache und mit diesen Aktionen beschädigt man nur die Rutschkupplung!!!!! Ursache dafür, das die Klemmung bei manschen Platten nicht zufahren will sind die Platten selbst, bzw ihr Mittenloch. Es ist einfach zu eng und eintspricht nicht der Norm von 7.2mm. Dies kommt leider dadurch wie die Platten produziert wurden. Das Plattenlable steht im Loch über. Abhlfe ist es, bei diesen Platten, das Loch vom überstehenden Lable zu befreien. Dann klappts auch wieder mit der Kupplung ;)

Wissenswertes:

Der PS-F9 gab es in verschiedenen Ausführungen, in der rein japanischen Version war ein FM-Tuner (Radio) mit eingebaut, man konnte diese Geräte auch als "Bundle" mit den kleinen Aktiv-Lautsprechern kaufen. In Deutschland musste man die LS extra dazukaufen. Die Geräte die in ASIEN außerhalb Japans verkauft wurden, hatten das Tunermodul noch eingebaut, konnte aber von außen nicht bedient/gesteuert werden (Nicht nur erkennbar, das ein geschirmtes Tunermodul verbaut war sondern der Boden des Gerätes mit dem "Klappfuß"war eine Antenne) Wer aber jetzt denkt, er kann sein Asiengerät umrüsten, den muß ich entteuschen, denn zum einen fehlen natürlich die äußeren Bedienelemente zum anderen war der FM-Tuner nur für die in Japan üblichen Frequenzbereiche 76-95MHz! Die rein deutschen Geräte hatten weder Tunermodul (Fehlt ganz einfach auf der Platine), noch die Antennenfolie im Fuß.

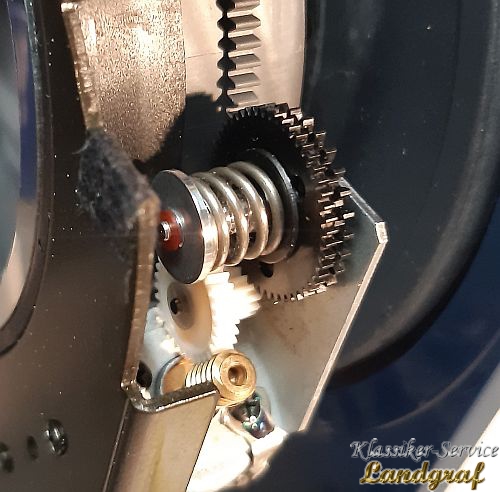

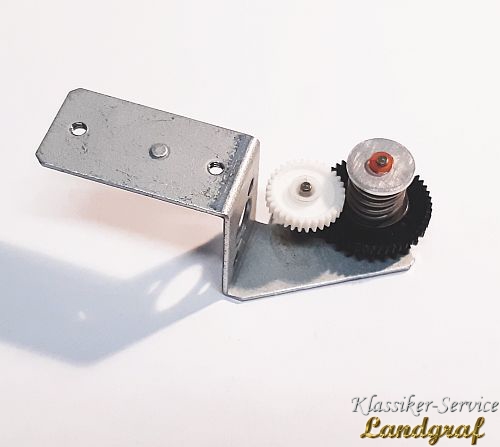

Da inzwischen so viele der Flamingos kommen, und bei allen die Rutschkupplung gebrochen sind, bauen wir diese nicht mehr aus Messing sondern aus Aluminium nach, siehe Bilder:

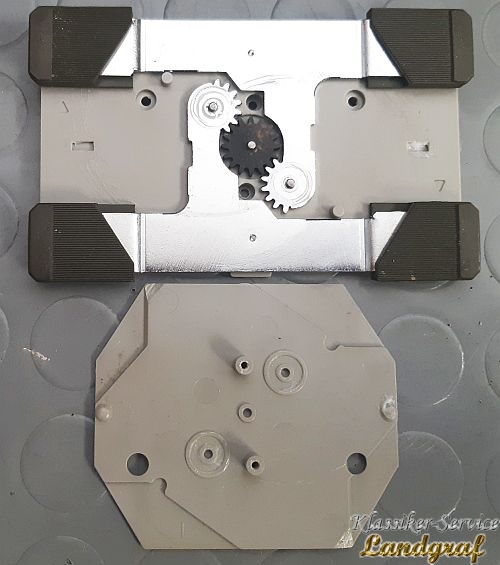

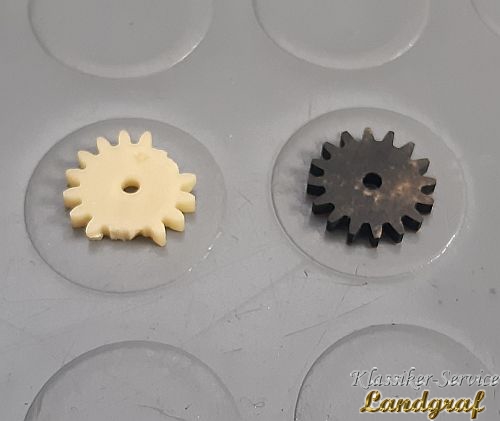

Es kommen auch immer mehr Flamingos, dessen Fußklappmechanik nicht mehr funktioniert und man die Füße einzeln rausziehen muß und nicht wie vorgesehen alle Füße gleichzeitig rauslaufen. Ursache dafür ist das Mittenzahnrad das langsam durch das Alter, regelrecht zerbröselt. Ich muß sagen, das ich an dem Problem, auch wenn es einfach aussieht lange rumgekaut habe denn die Kunststoffzahnräder die man frei kaufen kann, haben eine "Standard-Zahngeometrie" mit der die Klappmecha nicht funktioniert und zu verklemmungen führt. Wie bei SONY üblich hat man sich auch hier nicht an Normen gehalten sondern wieder etwas eigenes gebastelt. Einige Versuche waren nötig, die passende Zahngeometrie zu finden die passt und sauber läuft aber inzwischen können wir die Zahnräder 100% passend in besserer Qualität nachfertigen. Zu gegebener Zeit, werden wir dieses Zahnrad auch einzeln verkaufen.
Und noch ein Nachtrag: Sollten Sie ein solches Gerät ohne Originalnetzteil erwerben, dann achten sie beim Kauf eines Netzteiles unbedingt darauf das dieses wirklich genau 6V hat und kein Volt mehr! Außerdem auch ein Netzteil mit Trafo und kein leichtes Schaltnetzteil denn diese erzeugen bei der Wiedergabe einer Schallplatte unangenehme Zirpgeräusche!

Infos:

ACHTUNG: Da wir jeden Monat dutzende an Anfragen haben:

Nein, wir verkaufen keine Rutschkupplungen einzeln. Diese werden bei Bedarf bei den Reparaturen der ganzen Geräte repariert. Sind aber schon Zähne abgerissen, ist vorbei. Zur Zeit habe ich dazu keinen Ersatz oder kann die Zahnräder als Kompetteil nachfertigen!

ATTENTION: Since we have dozens of inquiries for these clutches every month:

No, we do not sell clutches individually. These are repaired when necessary during repairing the devices. But if teeth are already torn off, it's over. At the moment I don't have a replacement or can reproduce the single gears!
