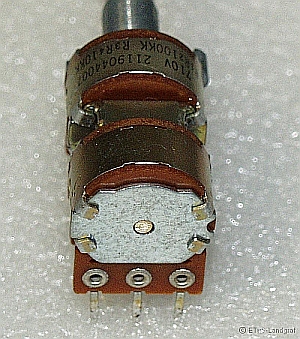

Quadropotentiometer logaritmisch
Der Potentiometer hat zur Fixierung der Achse mit dem letzten Schleiferpaar eine Seitliche Verpressung, so das die damit verjüngte Achse mit dem hinteren Abschlußblech zentriert werden kann. Zum Auseinanderbau des Potentiometers musste dieser Teil kpl abgefräst werden.

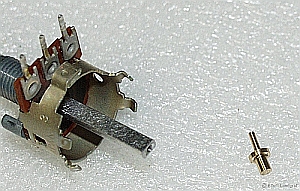

Nach dem zerlegen und überholen des Potentiometers wurde wie üblich in der Restachse ein Loch gebohrt und mit einem Gewinde versehen.

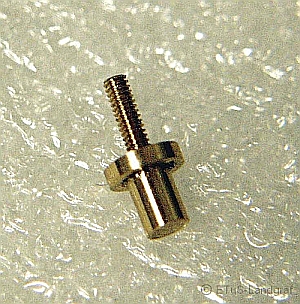

Dort wurde keine normale Schraube eingeschraubt da diese eine Zentrierung nicht möglich macht. Wir haben dafür also einen spez. Messingbolzen mit Gewinde angefertigt und diesen dann eingeschraubt. Damit war wieder eine saubere Fixierung der Achse möglich.
- Wissenswertes:
Der angefertigte Bolzen hat ein Gewinde M1.2. entsprechend winzig ist das gute Stück
- Hersteller die diese Art von Potentiometer verwendeten:
Marantz, Akai - Spezifikationen:
Quatropotentiometer
