Taumeladapter / Armhalterung für zweiten Tonarm des PS-X9

Der Ursprung war, das ein guter Kunde mit seinem vom "Fachmann" totgebastelten SONY-PS-X9 zu mir kam und mich bat diesen wieder zu reparieren und mir gleichzeitig Gedanken zu machen für einen Adapter, das man an dem Gerät einen zweiten Tonarm installieren kann.



Genau mein Ding, etwas besonderes anfertigen.



Was ich erst während der Planung feststellte wie besonders es sein muß wusste ich bis dato noch nicht....



Nach der Reparatur des gigantischen SONY´s gings an die Planung für den Adapter. Die "Pflichtmasse" des Armbasisrohres waren ja anhand des mitgebrachten Armes schnell ermittelt und der SONY bietet hinten Links unter einer Kappe die Möglichkeit soetwas zu installieren. Womit ich nicht gerechnet hatte ist, das (Normal würde der Adapter ja an die von der abmontierten Schraubenlöcher montiert) Die Montage eines geraden ebenen Adapters nicht geht, da ich beim Ausmessen der Topplatte des Spielers festgestellt habe, das sich die Oberfläche leicht zur mitte hin wölbt. D.h der Arm würde nach der Montage nicht sauber in dei Waagerechte zum Einstellung gebracht werden können.

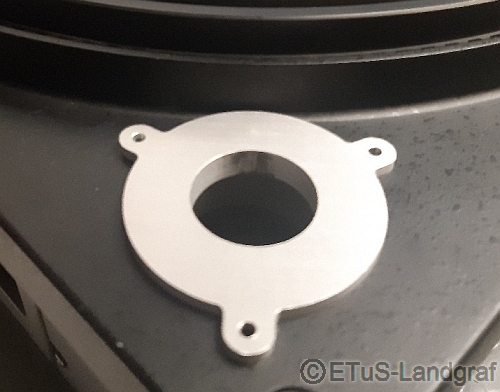

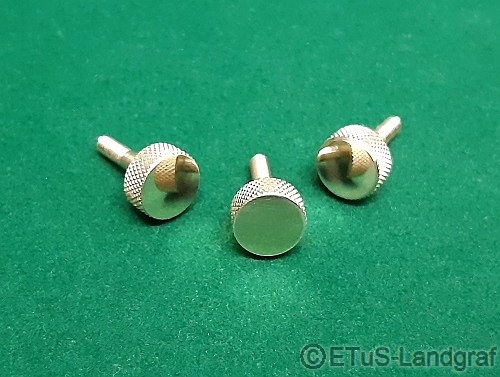

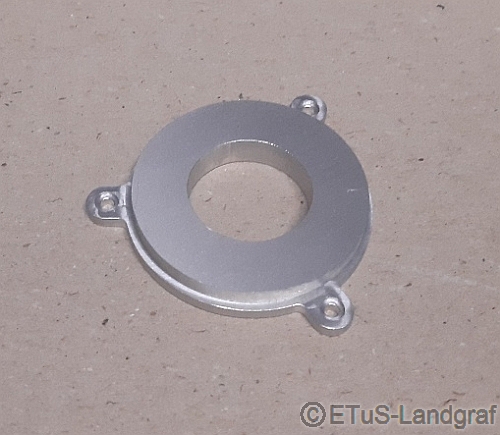

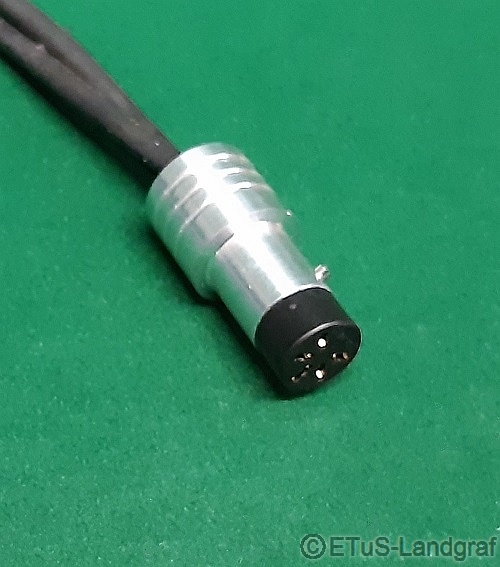

Da der Fehlwinkel der Wölbung nicht so einfach zu ermitteln war, entschied ich mich für eine Konstruktion der Armhalterung, die mittels 3 Rändelschrauben zu taumeln ist. Also "schnell" eine CAD-Zeichnung gemacht für die Fräsarbeiten der CNC-Flachbettfräse und den ersten Versuch der Taumelplatte gefräst.(Leider ging der Erste Versuch in die Hose, da ich die genauen Abstände der Schraubenlöcher in der CAD-Zeichnung wohl um 0.3mm jeweils falsch eingetragen hatte..grrr). Nachdem die Taumelplatte fertig war noch schnell die gerändelten Taumelschrauben aus Messing gedreht und poliert (incl. 3 Teflonringe, das beim einstellen die Spannfedern sauber rutschen können und nicht den Lack beschädigen). Dann noch die große Führungshülse gedreht und die erste "Anprobe" gemacht. Alles gut, bis auf eines....Der mitgelieferte Anschlußstecker für den Arm war ein gewinkelter Stecker, da aber im Gerät zur Seite kein Platz ist und auch das Anstecken an den Arm, wenn es so wäre ein gefummel ohne Ende wäre (Und die Armbasis dann auch nicht mehr Höhenverstellbar wäre) Habe ich den Stecker zerlegt und eine neue Fassung gedreht und montiert.



Alles in allem zwar einiges an Arbeit aber ich hatte dabei auch viel Spass :). Schon irre, wie der PS-X9 mit zweitem Arm aussieht, ein Profidreher mit Profianbau :)
