SU-VX800

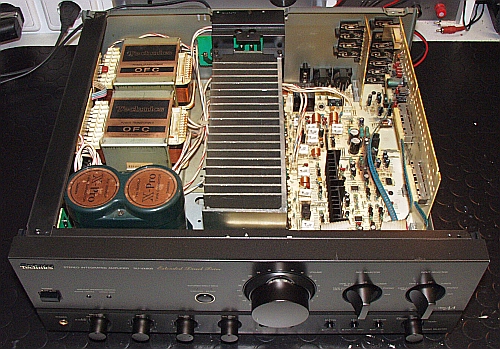

Technics SU-VX800

Arbeiten die wir an diesen Geräten gemacht haben:

  • Endstufe repariert
  • Eingangsumschaltung repariert
  • Poti´s zerlegt und überholt
  • Front und Knöpfe aufgearbeitet und versiegelt



Spezifikationen:

  • Gerätetype: Vollverstärker
  • Leistung: 2 x 110W
  • Baujahr: 1991

Bemerkungen:

  •

    Typischer Technics der 90er Jahre. Man hat sich (leider) dem allgemeinen visuellen Geschmack angepasst. Gerät klingt klingt im oberen Frequenzbereich sehr präziese während im Tieftonbereich etawas mehr "Dampf" sein könnte. Trotzdem mag ich diese Geräte richtig gerne. Panasonic/Technics hat da was richtig feines zusammengebastelt



  •

    Diese Geräte kommen immer öfter was mich freut denn die machen auch richtig Spass beim hören.



Infos:

  •

    Achtung, das Gerät braucht viel "Luft" also gebt ihm beim Aufstellen etwas Platz nach oben, das er atmen kann!





NACHTRAG #1:

  •

    Beim Restaurieren dieser Geräte, ist mir immer wieder ein Kleinsignalrelais aufgefallen, das gerne mal ausfällt oder sonstige akkustische Probleme macht. Dieses Relais wird nur verwendet um minimalste Signale umzuschalten, genau das ist das Problem denn es wird so gut wie immer an seinen unteren Grenzen der Kontaktfähigkeit verwendet. Das geht zwar über einige Jahre gut aber im "Alter" schwächeln die Kontakte und das Nutzsignal wird nicht mehr sauber (oder gar nicht) sauber umgeschalten.

    OMRO hat dieses Relais vor Jahren schon abgekündigt. Bis vor einiger Zeit haben aber die großen Bauteiledistributoren noch Restbestände im Verkauf gehabt, nun ist es aber vorbei und man kann nur noch auf dubiose Onlineauktionen zurückgreifen. Ich muß zugeben, auch ich bin darauf herreingefallen und habe mir einige kommen lassen. Es waren alles sogenannte "PullOuts", d.h. diese Relais waren schon in Verwendung und wurden aus Schlachtplatinen herrausgelötet und als "Neu" verkauft. Dem ist leider nicht so, denn diese Relais sind meist mehrere Jahre (Jahrzehnte) schon im Einsatz gewesen und entsprechend im gleichen desolaten Kontaktzustand, wie das welches man ersetzen möchte. Es macht also keinen Sinn, ein defektes Relais mit einem defekten Relais zu ersetzen.

    Einen Ersatz, der zum einen mechanisch passt, gibt es nicht aber selbst wenn, bietet das OriginalRelais von OMRON noch einen Besonderheit, mit der ein Ersatz noch schwieriger zu finden wäre.

    Wir haben uns daher entschieden, eines selbst anzufertigen, welches sogar noch bessere Kontakteigenschaften bietet, als das G5A237P und verbauen diese statt dem Original. (Im TECHNICS SU-VX800 sind drei Stück verbaut, 2 auf der Hauptplatine unterhalb der querstehenden Eingangsplatine und eines auf der Frontplatine)

    Wir hatten schon einige Nachfragen und bieten dieses Relais auch nun in unserem Onlineshop unter unserem Lable an -> G5A237P (Bitte beachten, wir bieten dieses Relais in 2 verschiedenen Spannungen, einzeln und auch als 2erSet jeweils an!)



NACHTRAG #2:

  •

    Sie Spannungsregelung für den TECHNICS SU-VX800 ist im Ursprung mit auf der Hauptplatine untergebracht was über die Zeit leider massiv Probleme bereitet denn dieses "prügelt" 2 x 60V auf knapp 2 x 20 Volt nieder. Die dabei entstehende Wärme schadet leider nicht nur den Bauteilen sondern auch dem Platinenmaterial und den Leiterzügen darauf. Obwohl TECHNICS eigentlich immer wunderschöne und Betriebssichere Layouts gemacht hat, hat man an dieser Stelle leider gepennt. Die Platine wird an diesen Stellen langsam verkokelt und das Resultat ist, das sich Leiterzüge lösen und die Bauteile durchbrechen oder abfallen. Dabei kann unter Umständen auch üble Kurzschlüsse entstehen, die die nachfolgenden Schaltungsteile massiv schädigen können.

    Wir hatten schon bei einigen 800ern genau diesen Fall. Es macht dabei absolut keinen Sinn, die Leiterzüge zu flicken oder zu verstärken, denn das Problem bleibt weiterhin bestehen, der Schaden wird dadurch nur verzögert. Wer uns kennt, weis, das wir das so nicht akzeptieren und eine dauerhafte Lösung finden, meit dem diese Geräte über Jahre wieder einwandfrei funktionieren. Manchmal sind diese Lösungen etwas "extrem" und entsprechend aufwendig, aber solche Herrausforderungen/Lösungsfindungen macht einen guten Techniker, der Geräte mit Spass restauriert aus.

    Also haben wir den Schaltungsteil für die Regelung kpl aus der Hauptplatine entfernt, eine Platine dafür entwickelt, welche auf Dauer keine thermischen Probleme mehr macht und diese separat mit zusätzlichen Kühlrippen mit Abstand vom Hauptkühlkörper montiert und verkabelt. Wir haben mit Absicht, die Transistoren der Regelung, nicht an den Hauptkühlkörper montiert, da diese sonst die Endstufentransistoren mit aufheizen würde. Unter stundenlanger Last, haben wir dies dann noch einmal mit der Thermokamera geprüft. Alles im grünen Bereich :)
