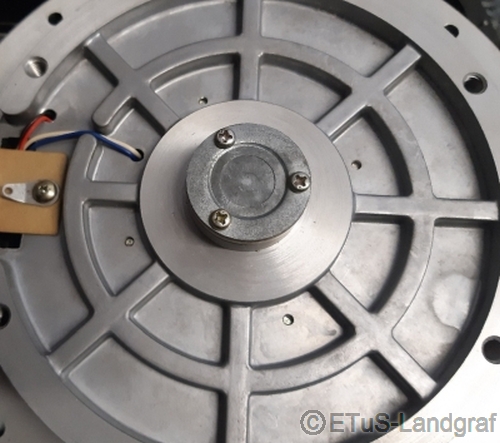

Der Tellerlagerspiegel des L-07D ist leider in zweierlei Hinsicht eine Fehlkonstruktion dieses wunderbaren Drehers. Zum Einen ist das gewählte Material überhaupt nicht geeignet, auf Dauer den schweren Teller zu tragen, insbesondere wenn noch der Plattenring und das Plattentellergewicht dazukommt. Zum anderen ist der Spiegel nicht ersetztbar, denn er bildet mit der unteren Trägerplatte zusammen eine Einheit (Bild 1).

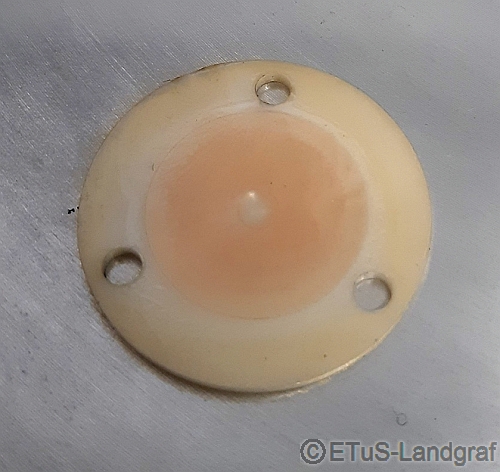

Wie ich bisher bei fast allen 07D feststellen konnte, war der Lagerspiegel immer eingelaufen ( Bild 3) oder sogar schon so zerstört, das sich der Tellerkranz in den oberen Lagerring gefressen hat und die Späne sich dann in der Lagerhülse verteilten und diese beschädigten und dann bis zum Lagerspiegel durchs Lager runterarbeiten (Bild 2). Leider merkt man das erst wenn es viel zu spät ist, und schon Schleifgeräusche zu hören sind und dann ist der Schaden groß!!!( Im Bild 2 sieht man die vom oberen Lagerkranz stammenden Späne die sich durch das Lager bis nach unten gearbeitet haben. Entsprchend war auch die Lagerhülse stark in Mitleidenschaft gezogen worden, was eine aufwendige Aufarbeitung der Achse und der Achshülse nach sich zog.
Vorab ist es für einen Laien so gut wie nicht feststellbar, das sich der Lagerspiegel durch die Lagerdornkugel schon eingedrückt hat. D. h. ist in den letzten 10 Jahren, der Lagerspiegel nicht ersetzt worden, kann man mit Sicherheit sagen, das er def. ist ! D.h. bevor richtiger Schaden entsteht sollte man das Teil austauschen / austauschen lassen. Nun kommt aber das Problem, dieses Teil gibt es nicht, wurde vom Hersteller auch nie angeboten, und wenn es angeboten würden wäre, wäre es ja wieder der gleiche Murks wie vorher :( Man kann zwar den ursprünglichen Lagerspiegel von der Halteplatte lösen, stellt aber schnell Fest, das es ein komplettes Kunststoffgussteil ist, welches sich mit "normalen" Mitteln nicht nschbauen läßt.

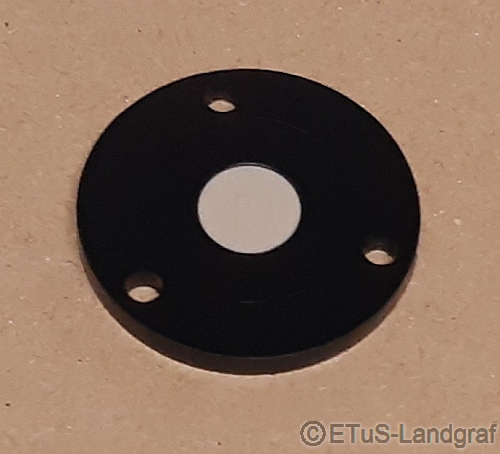

Wir haben uns Gedanken darüber gemacht, wie man zum einen das Teil nachfertigen kann, den eigentlichen Lagerspiegel für die Zukunft leichter ersetzen läßt und zum anderen einen strapazierbareren Lagerspiegel verwenden kann. Herrausgekommen ist eine CNC gefräste Trägerplatte mit einem als "Pille" gefertigten Lagerspiegeleinsatz aus sehr strapazierfähigem Kunststoff mit hohen Gleiteigenschaften der einzeln ersetzbar ist (Bild 4). Das Teil mit einer neuen Dichtung versehen und den richtigen Ölen zusammengebaut, hält wieder sicher mehr als 10 Jahre und die Gefahr eines Totallagerschadens ist somit gebannt.
Einen kompletten Austauschsatz werde ich in Zukunft zum selbsteinbau in unserem Shop (www.ETuS-Landgraf.com) unter unserer Eigenmarke, anbieten.
